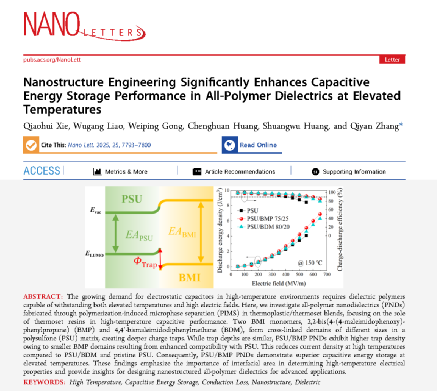

近日，我院張齊艷助理教授在Nature Index期刊《Nano Letters》（影響因子：9.6）上發表了題為“Nanostructure Engineering Significantly Enhances Capacitive Energy Storage Performance in All-Polymer Dielectrics at Elevated Temperatures”的研究論文。該研究提出了納米結構工程調控提升全聚合物電介質高溫電容儲能性能的研究，揭示了納米界面調控對高溫電容性能的關鍵作用機制。深圳大學電子與信息工程學院碩士研究生謝巧輝為文章的第一作者，張齊艷助理教授為通訊作者，深圳大學為第一完成單位和通訊作者單位。
[背景介紹]
采用聚合物電介質材料的靜電電容器是先進電氣電子系統中不可或缺的儲能元件，具有功率密度高、工作電壓大、加工性能好、成本低廉、重量輕以及失效機制可靠等顯著優勢。隨著電動汽車、航空航天、可再生能源、工業自動化以及地下油氣勘探等高溫應用場景對電能存儲需求的不斷提升，亟需開發能夠耐受高電場和高溫環境的聚合物電介質材料。然而，目前應用最廣泛的雙軸取向聚丙烯（BOPP）電介質在溫度超過85°C時，其耐壓性能會下降30%-50%，這主要源于材料性能的快速劣化和使用壽命的顯著縮短。雖然近年來研究者嘗試采用聚醚酰亞胺（PEI）、聚酰亞胺（PI）和芴基聚酯（FPE）等高玻璃化轉變溫度（Tg）工程塑料來制備高溫電容器，但這些努力僅取得了有限的成功。研究發現，即便在低于Tg的溫度條件下，當電場強度超過300 MV/m時，這些工程塑料的漏電流會急劇增加，導致嚴重的傳導損耗，進而造成充放電效率（η）和放電能量密度（Ud）的大幅降低。因此，突破高Tg聚合物電介質在極端工況下的漏電流抑制瓶頸，是實現高溫電容儲能性能提升亟待解決的關鍵科學問題。

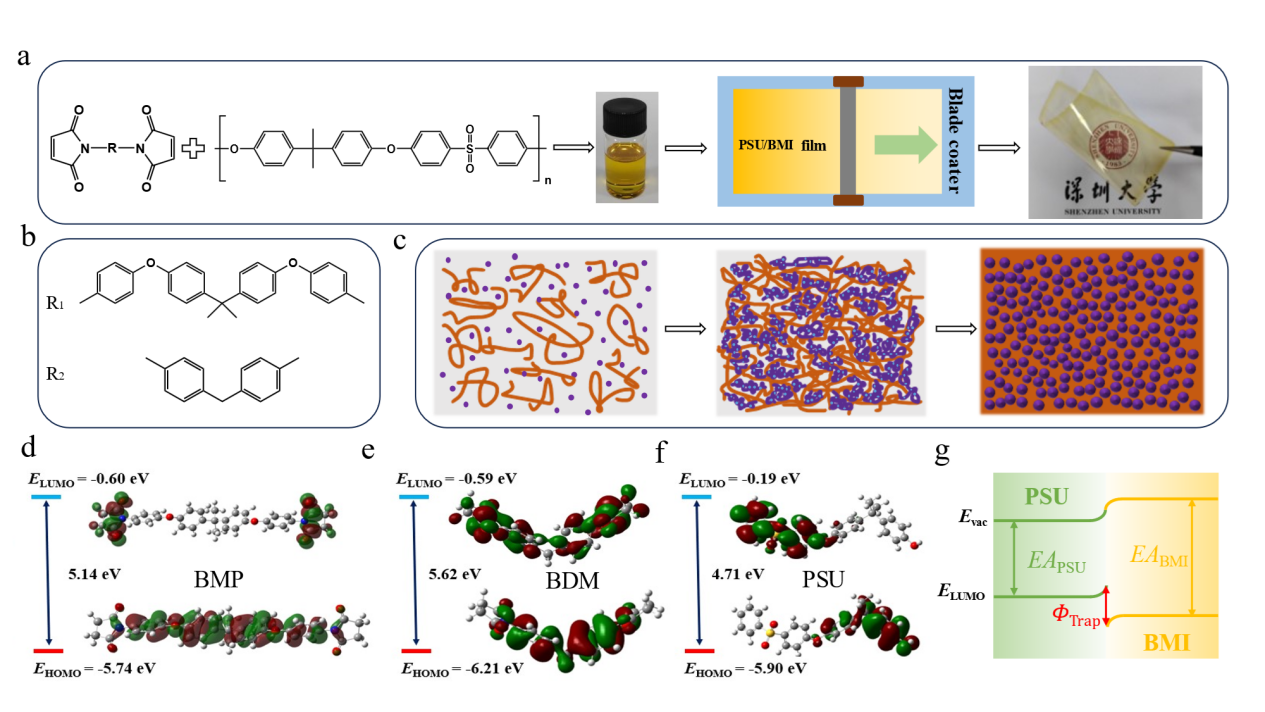

圖1. 全聚合物電介質界面結構調控與深陷阱形成機制
[文章亮點]
該研究采用聚合誘導微相分離（PIMS）技術，分別將兩種商用BMI單體（BMP和BDM）與聚砜（PSU）共混，成功制備出具有可控界面結構的全聚合物納米結構電介質（PNDs），系統揭示了熱固性樹脂分子結構對界面特性及高溫電容性能的調控規律。研究表明，盡管PSU/BMP和PSU/BDM全聚合物體系具有相近的陷阱能級，但由于BMP與PSU基體間更優異的相容性，使得BMP微區尺寸較BDM顯著減小，從而在PSU/BMP體系中形成了更高的陷阱密度。這一結構特征使PSU/BMP體系在高溫條件下表現出更低的漏電流密度，顯著優于PSU/BDM體系及純PSU材料。得益于這一優勢，PSU/BMP體系展現出卓越的高溫電容儲能性能。具體而言，PSU/BMP 75/25和PSU/BDM 80/20全聚合物電介質在150℃下的放電能量密度分別達到6.0和4.6 J/cm3（效率>90%），而純PSU僅為2.3 J/cm3。值得注意的是，該材料體系還同時具備優異的放電速率（可達μs級）、高功率密度以及出色的循環穩定性（>10?次）。本研究通過精準調控全聚合物的界面結構，為解決高溫聚合物電介質電容儲能性能衰減這一關鍵科學問題提供了新的解決方案，在新能源汽車、新能源電力裝備、航空航天等高溫電子器件領域具有重要的應用潛力。
圖2. 全聚合物納米結構電介質的高溫電容儲能性能
[總結/展望]
該研究采用聚合誘導微觀相分離（PIMS）方法，系統研究了熱塑性/熱固性全聚合物納米結構電介質材料（PNDs）的制備與性能調控，重點揭示了熱固性樹脂分子結構對材料高溫電容性能的影響機制。通過選用具有顯著分子結構差異的兩種BMI單體（BMP和BDM），成功實現了PSU基體中不同尺寸BMI微區的可控構筑。研究表明，由于BMP分子獨特的空間構型和更優的相容性，PSU/BMP PNDs形成了更精細的納米相區，從而產生更高的界面電荷陷阱密度。這一結構優勢使材料在150℃高溫下展現出顯著降低的漏電流密度和優異的電容儲能性能。這種基于PIMS策略的納米結構精確調控方法，可進一步拓展至其他聚合物體系，為滿足航空航天、新能源汽車等領域?qū)Ω咝阅鼙∧る娙蓦娊橘|(zhì)材料的迫切需求開辟了新的技術途徑。
出版信息：
Nano Lett. 2025, 25, 7793?7800
Publication Date: April 25, 2025
https://doi.org/10.1021/acs.nanolett.5c00788
